一．性能與結構
    KTSB(W) 型系列自動穩壓型充電架是供礦燈蓄電池直供電源充電用．采用恒壓并聯充電法，充電手續簡便．在礦燈蓄電池充電終期，充電電流在0.1安培以下，不會過充電．如果礦燈蓄電池暫不使用，可以不下架．各個放電程序不同的礦燈蓄電池都可以隨時上架充電，互不干擾．整流器部分安裝在充電架的底架．

類型	額定交流輸入		額定直流輸出		額定輸出 功率	充電能力 (礦燈數量)	穩壓精度
	電壓	電流	電壓	電流
KTSB-60W	單相 220V/50Hz	4.9A	5±0.1V	90A	450W	54盞	＜± １%
KTSB-102W	三相 380V/50Hz	2.4A		150A	750W	102盞

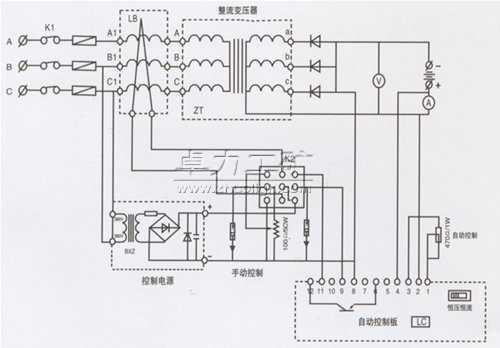

三.硅整流器電器原理圖

工作原理:
當電網電壓波動或負載波動而引起輸出整流電壓波動時，通過改變飽和電抗器的電抗變化來達到穩定電壓的目的．由于礦燈充電電流是一個變化量，而電網電壓也是一個變化量．這二個量的不斷變化，使礦燈充電電壓同時作相應的變化，影響礦燈充電質量，影響礦燈充電質量，加入穩壓裝置后這個變化量從輸出斷a b 二點取出，與控制器內部的標準量進行精密比較，再經 C　點輸出一個自動調整的變化量．放大后自動控制直流激磁電流的變化，使輸出電壓保持在整定值5±１％的范圍內，達到自動穩壓的目的．

卓力工礦是國內知名KTSB(W)礦燈充電架(自動穩壓型)生產廠家，有豐富的經驗為客戶提供高品質的KTSB(W)礦燈充電架(自動穩壓型)及完善的售后服務，如果您想了解最新KTSB(W)礦燈充電架(自動穩壓型)價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：KTSB(W)礦燈充電架(自動穩壓型)發貨時間？ KTSB(W)礦燈充電架(自動穩壓型)售后保障？ KTSB(W)礦燈充電架(自動穩壓型)訂貨需要提供什么信息？

產品標簽：KTSB(W)礦燈充電架(自動穩壓型)| KTSB-60W礦燈充電架|KTSB-102W礦燈充電架
